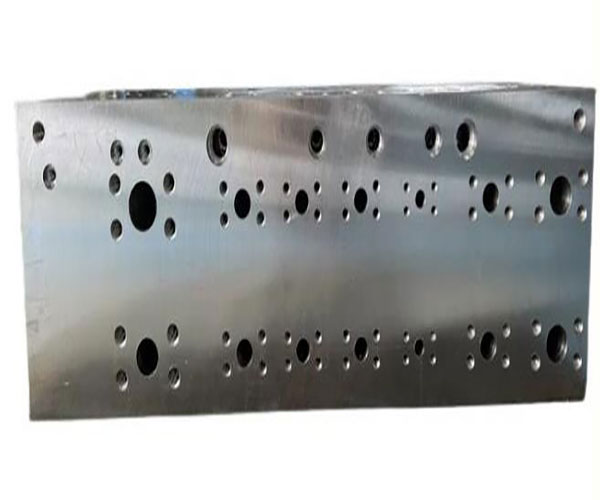

汽车曲轴生产厂家【揭秘】液压阀块机加工制造6个表面的作用!时间:2022-10-12 汽车曲轴生产厂家【揭秘】液压阀块机加工制造6个表面的作用!常规的液压阀块机加工制造,一般是一个六面体,也就是存在6个表面,我们今天按通用液压阀块机加工制造的设计方法来看看液压阀块机加工制造6个表面的作用。 1、顶面和底面,液压阀块机加工制造的顶面和底面主要是叠加的接合面,表面布置了公用的压力油口P口、公用的回油口T口,泄漏油口L口以及4个固定的螺栓孔。 2、右侧面,右侧面一般会装一些经常需要调整的元件。比如归属于压力控制阀类的溢流阀、减压阀、顺序阀等等;又比如归属于流量控制阀类的节流阀、调速阀等等;正由于这些阀在液压系统运行过程中,需要经常调整,所以放在右侧面,便于大家右手调节,毕竟左撇子比较少! 3、前侧面,当压力控制阀和流量控制阀数量较多时,无法全部布置在右侧面,那就只能在前侧面也布置一些此类需要经常调整的阀;因为前侧面也是操作比较方便的一面。 4、后侧面,后侧面显然是操作最不方便的一个面了,因此我们可以将一些电磁换向阀、单向阀之类的不需要手动调节的阀布置在这个面上。 5、左侧面,我们一般把连接执行器的输出油口设置在左侧面,另外还有一些外接测压口、蓄能器连接油口、压力继电器油口等等备用油口,都可以设置在左侧面。当然了,以上液压阀块机加工制造的内容都是在比较理想的情况下。而实际液压阀块机加工制造设计过程中,相信没有多少人会按照上述的方法来布局,主要是因为受到了各种各样尺寸的限制。 |
